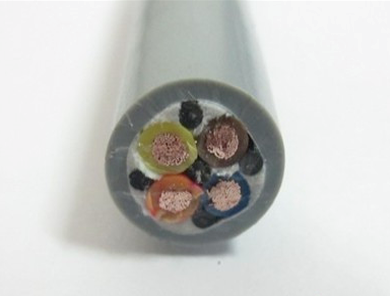

柔性电缆
标准 VDE0295 注册号Registration No:
详细说明：广泛应用于专为在持续弯曲、耐折、卷绕、拖拽运动的特殊环境复杂恶劣的场合中，同时能保持电缆柔软移动的要求。
印字 MARKING Gifiv Limited 柔性电缆
产品说明
● 额定电压：300/500V (或600/1000V)-30°C 到 +70°C
● 导体使用铜
● 特制弹性丁腈NBR/美国进口聚氨酯PUR混合料
● 具有抗酸碱、耐油、防潮、防霉、耐磨、耐高低温、环保等特性
PRODUCT DESCRIPTION
● Rated voltage:300、500V，Rated temperature:high 70℃ ,Low:-30℃
● Standed silver plate copper
● Resistant to acid, alkali, oil, moisture、fungi、abrasion、high and lowtemperature,conforming RoHS
应用
柔韧、耐折、耐弯曲、耐磨、耐油、耐酸/碱、耐低温、抗紫外线、抗干扰、抗拉、耐候等。在工业环境中做连接控制,干燥或潮湿的室内环境可以使电缆寿命更久。可保证弯曲使用400-700万次不断芯,可定制2000万次,保证循环使用。移动速度:1-4米每秒。
| 芯数*平方 | 温度范围 | 芯数*铜丝数*根数 | 最小外径 | 额定电压（MAX) | 最大外径 | 毛重 |
| 1×4 | -40~150℃ | 1×126/0.20 | 6 | 300-5000V | 6.6 | 81 |
| 1×6 | -40~150℃ | 1×189/0.20 | 7.5 | 300-5000V | 8.2 | 118 |
| 1×10 | -40~150℃ | 1×322/0.20 | 8.8 | 300-5000V | 9.7 | 175 |
| 1×16 | -40~150℃ | 1×513/0.20 | 10.1 | 300-5000V | 11.1 | 247 |
| 1×25 | -40~150℃ | 1×798/0.20 | 12 | 300-5000V | 13.2 | 362 |
| 1×35 | -40~150℃ | 1×1121/0.20 | 13.9 | 300-5000V | 15.3 | 489 |
| 1×50 | -40~150℃ | 1×703/0.30 | 15.4 | 300-5000V | 16.9 | 651 |
| 1×70 | -40~150℃ | 1×999/0.30 | 18.4 | 300-5000V | 21.2 | 900 |
| 1×95 | -40~150℃ | 1×1332/0.30 | 20.3 | 300-5000V | 22.3 | 1179 |
| 1×120 | -40~150℃ | 1×1702/0.30 | 22.6 | 300-5000V | 24.8 | 1477 |
| 1×150 | -40~150℃ | 1×2109/0.30 | 25 | 300-5000V | 27.5 | 1811 |
| 1×185 | -40~150℃ | 1×1443/0.40 | 27.4 | 300-5000V | 30.1 | 2182 |
| 4×1.5 | -40~150℃ | 4×48/0.20 | 9.6 | 300-5000V | 10.6 | 159 |
| 4×2.5 | -40~150℃ | 4×77/0.20 | 10.8 | 300-5000V | 11.9 | 212 |
| 4×4 | -40~150℃ | 4×126/0.20 | 12.2 | 300-5000V | 13.4 | 291 |
| 4×6 | -40~150℃ | 4×189/0.20 | 16.1 | 300-5000V | 17.7 | 450 |
| 4×10 | -40~150℃ | 4×322/0.20 | 19.5 | 300-5000V | 21.5 | 697 |
| 4×16 | -40~150℃ | 4×513/0.20 | 22.9 | 300-5000V | 25.2 | 1006 |
| 4×25 | -40~150℃ | 4×798/0.20 | 27.7 | 300-5000V | 30.5 | 1488 |
| 4×35 | -40~150℃ | 4×1121/0.20 | 33 | 300-5000V | 36.3 | 2113 |
| 4×50 | -40~150℃ | 4×703/0.30 | 36.9 | 300-5000V | 40.5 | 2795 |
| 3×4＋3×1.5 | -40~150℃ | 3×126/0.20＋3×48/0.20 | 13 | 300-5000V | 15 | 363 |
| 3×6＋3×2 | -40~150℃ | 3×189/0.20＋3×64/0.20 | 17 | 300-5000V | 19.2 | 474 |
| 3×10＋3×4 | -40~150℃ | 3×322/0.20＋3×126/0.20 | 19.7 | 300-5000V | 21.5 | 742 |
| 3×16＋3×4 | -40~150℃ | 3×513/0.20＋3×126/0.20 | 21 | 300-5000V | 23.5 | 931 |
| 3×25＋3×6 | -40~150℃ | 3×798/0.20＋3×189/0.20 | 25.4 | 300-5000V | 28.2 | 1348 |
| 3×35＋3×6 | -40~150℃ | 3×1121/0.20＋3×189/0.20 | 28.6 | 300-5000V | 31.5 | 1740 |
| 3×50＋3×10 | -40~150℃ | 3×703/0.30＋3×322/0.20 | 33.5 | 300-5000V | 37 | 2547 |
| 3×70＋3×10 | -40~150℃ | 3×999/0.30＋3×322/0.20 | 40 | 300-5000V | 43.5 | 3355 |
| 3×95＋3×16 | -40~150℃ | 3×1332/0.30＋3×513/0.20 | 44.6 | 300-5000V | 49 | 4550 |
