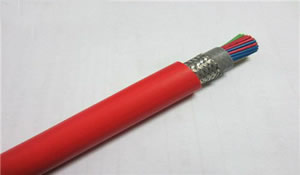

机器人专用电缆


产品型
号: 机器人专用电缆
详细说明:
各种类型的机器人专用电缆。



机器人专用电缆
机器人专用电缆
标准 VDE0295
注册号Registration No:
■ 图片构造 CONSTITUTION:



■ 印字 MARKING
Gifiv Limited
■ 产品说明


工 作 电 压: 300/500V (或600/1000V)
测 试 电 压: 1500V (或3500V)
绝 缘 电 阻: ≥20MΩ/km (20℃)
最小弯曲半径: 移动安装:大约8.0x D (线缆外径)
工 作   温 度:移动安装   -15°C 到 +70°C
         固定安装 -30°C 到 +70°C
阻 燃   特 性: 符合VDE 0472 – 804 部分B类测试标准,和IEC 60332-1



特制丁腈--NBR弹性体,外护套:特制聚氨酯耐扭转护套料



多股精细复合绞成束裸铜丝,符合VDE0295,6类导体/超6类导体,芯线绞合成缆,芯线颜色符合VDE0293





■ 应用
适用安装在扭力和弯曲应为同时存在的各种场合,如焊接机器人及机械手的

连接和装配、也适用于连接回旋式或升降工作台、高柔性抗扭应力,同时在

没有拉力的负载下,可自由地弯曲活动。
芯数*平方 温度范围 芯数*铜丝数*根数 最小外径 额定电压(MAX) 最大外径 毛重
1×4 -40~150℃ 1×126/0.20 6 300-5000V 6.6 81
1×6 -40~150℃ 1×189/0.20 7.5 300-5000V 8.2 118
1×10 -40~150℃ 1×322/0.20 8.8 300-5000V 9.7 175
1×16 -40~150℃ 1×513/0.20 10.1 300-5000V 11.1 247
1×25 -40~150℃ 1×798/0.20 12 300-5000V 13.2 362
1×35 -40~150℃ 1×1121/0.20 13.9 300-5000V 15.3 489
1×50 -40~150℃ 1×703/0.30 15.4 300-5000V 16.9 651
1×70 -40~150℃ 1×999/0.30 18.4 300-5000V 21.2 900
1×95 -40~150℃ 1×1332/0.30 20.3 300-5000V 22.3 1179
1×120 -40~150℃ 1×1702/0.30 22.6 300-5000V 24.8 1477
1×150 -40~150℃ 1×2109/0.30 25 300-5000V 27.5 1811
1×185 -40~150℃ 1×1443/0.40 27.4 300-5000V 30.1 2182
4×1.5 -40~150℃ 4×48/0.20 9.6 300-5000V 10.6 159
4×2.5 -40~150℃ 4×77/0.20 10.8 300-5000V 11.9 212
4×4 -40~150℃ 4×126/0.20 12.2 300-5000V 13.4 291
4×6 -40~150℃ 4×189/0.20 16.1 300-5000V 17.7 450
4×10 -40~150℃ 4×322/0.20 19.5 300-5000V 21.5 697
4×16 -40~150℃ 4×513/0.20 22.9 300-5000V 25.2 1006
4×25 -40~150℃ 4×798/0.20 27.7 300-5000V 30.5 1488
4×35 -40~150℃ 4×1121/0.20 33 300-5000V 36.3 2113
4×50 -40~150℃ 4×703/0.30 36.9 300-5000V 40.5 2795
3×4+3×1.5 -40~150℃ 3×126/0.20+3×48/0.20 13 300-5000V 15 363
3×6+3×2 -40~150℃ 3×189/0.20+3×64/0.20 17 300-5000V 19.2 474
3×10+3×4 -40~150℃ 3×322/0.20+3×126/0.20 19.7 300-5000V 21.5 742
3×16+3×4 -40~150℃ 3×513/0.20+3×126/0.20 21 300-5000V 23.5 931
3×25+3×6 -40~150℃ 3×798/0.20+3×189/0.20 25.4 300-5000V 28.2 1348
3×35+3×6 -40~150℃ 3×1121/0.20+3×189/0.20 28.6 300-5000V 31.5 1740
3×50+3×10 -40~150℃ 3×703/0.30+3×322/0.20 33.5 300-5000V 37 2547
3×70+3×10 -40~150℃ 3×999/0.30+3×322/0.20 40 300-5000V 43.5 3355
3×95+3×16 -40~150℃ 3×1332/0.30+3×513/0.20 44.6 300-5000V 49 4550
