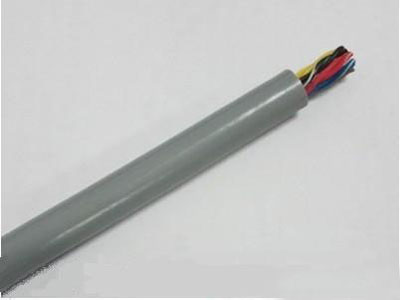

柔耐油/耐腐蚀电缆
耐油/耐腐蚀各类电缆 标准 VDE0295 注册号Registration No:
详细说明： 耐油电缆(英文译名:Oil resistant cable)是一种防静电耐油特种 测量电缆,防静电耐油特种测量电缆,由多股铜导体、聚氟物塑料 绝缘、TPV热塑性弹性体内护套、镀锌钢丝承载加强层、聚氨酯 基外护套组成,在多股铜导体外挤包聚氟物塑料绝缘材料,在多芯 线缆外挤包TPV热塑性弹性体内护套,在TPV热塑性弹性体内护套 外编织镀锌钢丝承载加强层,在镀锌钢丝承载加强层外挤包聚氨酯 基外护套。
印字 MARKING Gifiv Limited 耐油/耐腐蚀各类电缆
产品说明
● 峰值工作电压: 250V (非电源或高电流使用)
● 工 作 温 度: -40°C 到 +70°C
● 阻 燃 特 性: 符合VDE 0472 – 804 部分B类测试标准,和IEC 60332-1
● 导体:多股精细裸铜丝,符合VDE0295,6类 单丝直径0.1mm 绝缘:特殊PVC混合材料 芯线:芯线细腻绞合成缆,彩芯标准符合DIN47100,编织纤维包覆 屏蔽:镀锡铜编织屏蔽层,大于85% 外护套:特殊PUR混合材料 外护套颜色:灰色、黑色
● 具有抗酸碱、耐油、防潮、防霉、耐磨、耐高低温、环保等特性
PRODUCT DESCRIPTION
● Rated voltage:350V，Rated temperature:high 70℃ ,Low:-40℃
应用
耐油电缆(英文译名:Oil resistant cable)是一种防静电耐油特种 测量电缆,防静电耐油特种测量电缆,由多股铜导体、聚氟物塑料 绝缘、TPV热塑性弹性体内护套、镀锌钢丝承载加强层、聚氨酯 基外护套组成,在多股铜导体外挤包聚氟物塑料绝缘材料,在多芯 线缆外挤包TPV热塑性弹性体内护套,在TPV热塑性弹性体内护套 外编织镀锌钢丝承载加强层,在镀锌钢丝承载加强层外挤包聚氨酯 基外护套。
| 芯数*平方 | 温度范围 | 芯数*铜丝数*根数 | 最小外径 | 额定电压（MAX) | 最大外径 | 毛重 |
| 1×4 | -40~150℃ | 1×126/0.20 | 6 | 300-5000V | 6.6 | 81 |
| 1×6 | -40~150℃ | 1×189/0.20 | 7.5 | 300-5000V | 8.2 | 118 |
| 1×10 | -40~150℃ | 1×322/0.20 | 8.8 | 300-5000V | 9.7 | 175 |
| 1×16 | -40~150℃ | 1×513/0.20 | 10.1 | 300-5000V | 11.1 | 247 |
| 1×25 | -40~150℃ | 1×798/0.20 | 12 | 300-5000V | 13.2 | 362 |
| 1×35 | -40~150℃ | 1×1121/0.20 | 13.9 | 300-5000V | 15.3 | 489 |
| 1×50 | -40~150℃ | 1×703/0.30 | 15.4 | 300-5000V | 16.9 | 651 |
| 1×70 | -40~150℃ | 1×999/0.30 | 18.4 | 300-5000V | 21.2 | 900 |
| 1×95 | -40~150℃ | 1×1332/0.30 | 20.3 | 300-5000V | 22.3 | 1179 |
| 1×120 | -40~150℃ | 1×1702/0.30 | 22.6 | 300-5000V | 24.8 | 1477 |
| 1×150 | -40~150℃ | 1×2109/0.30 | 25 | 300-5000V | 27.5 | 1811 |
| 1×185 | -40~150℃ | 1×1443/0.40 | 27.4 | 300-5000V | 30.1 | 2182 |
| 4×1.5 | -40~150℃ | 4×48/0.20 | 9.6 | 300-5000V | 10.6 | 159 |
| 4×2.5 | -40~150℃ | 4×77/0.20 | 10.8 | 300-5000V | 11.9 | 212 |
| 4×4 | -40~150℃ | 4×126/0.20 | 12.2 | 300-5000V | 13.4 | 291 |
| 4×6 | -40~150℃ | 4×189/0.20 | 16.1 | 300-5000V | 17.7 | 450 |
| 4×10 | -40~150℃ | 4×322/0.20 | 19.5 | 300-5000V | 21.5 | 697 |
| 4×16 | -40~150℃ | 4×513/0.20 | 22.9 | 300-5000V | 25.2 | 1006 |
| 4×25 | -40~150℃ | 4×798/0.20 | 27.7 | 300-5000V | 30.5 | 1488 |
| 4×35 | -40~150℃ | 4×1121/0.20 | 33 | 300-5000V | 36.3 | 2113 |
| 4×50 | -40~150℃ | 4×703/0.30 | 36.9 | 300-5000V | 40.5 | 2795 |
| 3×4＋3×1.5 | -40~150℃ | 3×126/0.20＋3×48/0.20 | 13 | 300-5000V | 15 | 363 |
| 3×6＋3×2 | -40~150℃ | 3×189/0.20＋3×64/0.20 | 17 | 300-5000V | 19.2 | 474 |
| 3×10＋3×4 | -40~150℃ | 3×322/0.20＋3×126/0.20 | 19.7 | 300-5000V | 21.5 | 742 |
| 3×16＋3×4 | -40~150℃ | 3×513/0.20＋3×126/0.20 | 21 | 300-5000V | 23.5 | 931 |
| 3×25＋3×6 | -40~150℃ | 3×798/0.20＋3×189/0.20 | 25.4 | 300-5000V | 28.2 | 1348 |
| 3×35＋3×6 | -40~150℃ | 3×1121/0.20＋3×189/0.20 | 28.6 | 300-5000V | 31.5 | 1740 |
| 3×50＋3×10 | -40~150℃ | 3×703/0.30＋3×322/0.20 | 33.5 | 300-5000V | 37 | 2547 |
| 3×70＋3×10 | -40~150℃ | 3×999/0.30＋3×322/0.20 | 40 | 300-5000V | 43.5 | 3355 |
| 3×95＋3×16 | -40~150℃ | 3×1332/0.30＋3×513/0.20 | 44.6 | 300-5000V | 49 | 4550 |
