详细说明：
AWM 2464 CSA AWM Ⅰ/Ⅱ A
单层屏蔽电脑线
Single Shielded Computer Cable
标准 Standard: UL 758,1581 CSA C22.2 NO.210.2
注册号 Registration No:E466663

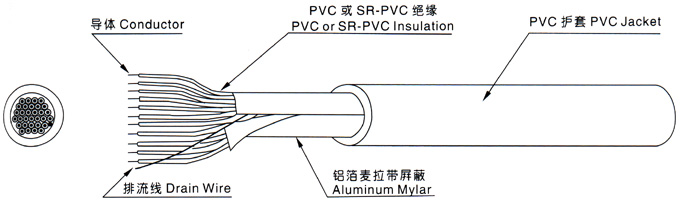

■ 构造 CONSTITUTION：
■ 印字 MARKING
AWM E466663 SHANGHAI GIFIV 2464 VW-1SC( )AWG 80℃300V AWMⅠ/Ⅱ A FT1( )AWG 80℃ 300V-F- LF
■ 产品说明
●额定电压：300V， 额定温度：80℃
●导体使用绞线裸铜或镀锡丝
●PVC或半硬质PVC绝缘
●绞合镀锡或裸铜线
● 铝箔麦拉带屏蔽
●PVC护套
●可通过UL VW-1SC及CSAFT1垂直耐燃试验
■ 应用
适用于广播、视听设备器具、电脑及符合国际电工规范EIA RS-232之电脑用线
PRODUCT DESCRIPTION
●Rated voltage: 300V,Rated temperature:80℃
●Stranded,tinned or bare copper conductor
●PVC or SR-PVC insulation
●Stranded,tinned or bare copper drain wire
● Aluminum mylar shield
●PVC jacket
●Passes UL V W-1SC & CSA FT1 vertical flame test
APPLICATIONSound broadcast,audio instrumentation and computer cable for EIA RS-232 appliance
UL 2464 80℃ 300V
注：①AXB：厚度 X 宽度（mm） Notes: ①A X B：thickness X widt(mm)
②厚度：0.025、0.035(mm) ②thickness:0.025、0.035（mm）
③宽度：8、10、12、18、20……（mm） ③width:8、10、12、18、20…（mm）
|
导体 Conductor |
芯数Cores |
绝缘 Insulation |
铝 箔 屏 蔽 Al. Mylar Shied
|
护 套 Jacket |
最大 导体 电阻 Max Resistance at 20℃ |
最小 绝缘 电阻 Min Insulation Resistance at 20℃ |
耐电压 Dielectric Strength AC 1 min |
标准 长度 Standard Length |
||||
| 线规Spec | 线数/线径 |
直径 Dia. |
标称 厚度 Nom. Thick.
|
标称 外径 Nom.Dia. |
标称 厚度Nom. Thick |
标称 外径 Nom. Dia |
||||||
| AWG | No./mm | mm | NO. | mm | mm | mmXmm | mm | mm | Ω/km | MΩ Km | V | FT(M) |
| 28 | 7/0.127 | 0.38 | 3 | 0.23 | 0.88 | A X B | 0.80 | 3.70 | 223.75 | 10 | 1500 | 656 (305) |
| 4 | 3.90 | |||||||||||
| 5 | 4.20 | |||||||||||
| 6 | 4.50 | |||||||||||
| 7 | 4.50 | |||||||||||
| 8 | 4.80 | |||||||||||
| 9 | 5.10 | 656(200) | ||||||||||
| 10 | 5.30 | |||||||||||
| 11 | 5.40 | |||||||||||
| 12 | 5.40 | |||||||||||
| 13 | 5.70 | |||||||||||
| 14 | 5.70 | |||||||||||
| 15 | 5.90 | |||||||||||
| 25 | 1.00 | 7.60 | ||||||||||
| 37 | 8.30 | 492(150) | ||||||||||
| 50 | 9.60 | |||||||||||
| 26 | 7/0.16 |
0.48 |
2 |
0.25 |
0.98 |
A X B |
0.80 |
3.70 |
139.33 |
10 |
1500 |
1000(305) |
|
3 |
3.90 |
|||||||||||
| 4 | 4.20 | |||||||||||
| 5 | 4.50 | |||||||||||
| 6 | 4.80 | |||||||||||
| 7 | 4.80 | |||||||||||
| 8 | 5.10 | 656 (305) | ||||||||||
| 9 | 5.50 | |||||||||||
| 10 | 5.80 | |||||||||||
| 11 | 5.90 | |||||||||||
| 12 | 5.90 | |||||||||||
| 13 | 6.20 | |||||||||||
| 14 | 6.20 | |||||||||||
| 15 | 6.50 | |||||||||||
| 25 | 1.00 | 8.30 | 492 (150) | |||||||||
| 37 | 9.20 | |||||||||||
| 50 | 10.60 | |||||||||||
| 24 | 11/0.16 | 0.16 | 2 | 0.23 | 1.11 | A X B | 0.80 | 4.00 | 93.3 | 10 | 1500 | 1000(305) |
| 3 | 4.20 | |||||||||||
| 4 | 4.50 | |||||||||||
| 5 | 4.80 | |||||||||||
| 6 | 0.90 | 5.10 | 656 (200) | |||||||||
| 7 | 5.10 | |||||||||||
| 8 | 5.14 | |||||||||||
| 9 | 6.00 | |||||||||||
| 10 | 6.40 | |||||||||||
| 11 | 6.60 | |||||||||||
| 12 | 6.60 | |||||||||||
| 13 | 6.80 | |||||||||||
| 14 | 6.80 | |||||||||||
| 15 | 7.20 | |||||||||||
| 25 | 1.00 | 8.90 | 492 (150) | |||||||||
| 37 | 9.90 | |||||||||||
| 50 | 11.40 | |||||||||||
| 22 | 17/0.16 | 0.76 | 2 | 0.23 | 1.26 | A X B | 0.90 | 4.40 | 55.0 | 10 | 1500 | 1000(305) |
| 3 | 4.60 | |||||||||||
| 4 | 4.80 | 656 (200) | ||||||||||
| 5 | 5.20 | |||||||||||
| 6 | 1.00 | 5.60 | ||||||||||
| 7 | 5.60 | |||||||||||
| 8 | 6.20 | |||||||||||
| 9 | 6.70 | |||||||||||
| 10 | 7.10 | |||||||||||
| 11 | 7.50 | |||||||||||
| 12 | 7.50 | |||||||||||
| 13 | 7.80 | |||||||||||
| 14 | 7.80 | |||||||||||
| 15 | 8.20 | 492 (150) | ||||||||||
| 25 | 1.10 | 10.40 | ||||||||||
| 37 | 11.50 | |||||||||||
| 50 | 13.30 | |||||||||||
