3122硅橡胶绝缘电线

产品型号：  3122硅橡胶绝缘电线
详细说明：


 AWM 3122

  硅橡胶绝缘电线

 Silicone Rubber Insulated Wire

  标准 Standard: UL 758, 1581

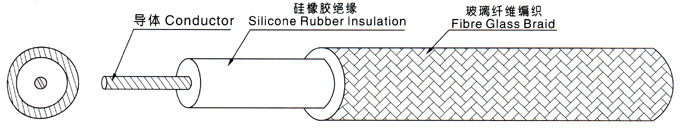

■ 构造 CONSTITUTION：
 ■ 产品说明

 ●

额定电压：300V， 额定温度：200℃


 ●

导体使用单根或绞线26-16AWG镀锡丝


 ●

硅橡胶绝缘


 ●

可通过UL VW-1垂直耐燃试验

 　
 ● 玻璃纤维编织 　
 ● 具有耐热、耐寒等特性 　

　

　
 PRODUCT DESCRIPTION

 ●

Rated voltage: 300V，Rated temperature:125℃


 ●

Tinned or bare, stranded or solid copper conductor, 26-16AWG


 ●

Silicone rubber insulation



●

 Passes UL VW-1 vertical flame test  　
 ● Fibre glass braid 　
 ● Resistant to heat and cold
 ■ 应用


使用于高温区电器设备内部连线
　
 APPLICATION


Internal wiring of electrical equipment in high temperature condition



 UL 3122 200℃ 300V

　

导体类型

Conductor Type

导体

Conductor

绝缘

Insulation

最大异体电阻 Max Resistance at 20℃

耐电压

Dielectric Strength AC 1 min

 标准长度Standard Length　

线规

Spec

 线数/线径 直径 Dia

最小厚度 Min.

 Thick.

最大外径 Max.

 Dia.
AWG No./mm mm mm mm Ω/Km V M

绞合导体

Stranded Conductor

 26 7/0.16 0.48 0.79 1.30 139.73 1500 2000(610)
24 11/0.16 0.61 0.79 1.43 93.3
22 17/0.16 0.76 0.79 1.58 55.0
20 26/0.16 0.94 0.79 1.76 34.6
18 41/0.16 1.18 0.79 2.00 21.8
16 26/0.254 1.49 0.79 2.31 13.7
